隨著城市化進程的加速，排水工程在城市建設中的地位日益重要，排水圖紙作為排水工程設計與施工的重要依據，其中的符號種類繁多，含義豐富，本文將為大家詳細介紹最新排水圖紙符號大全，幫助工程師、施工人員及相關人員更好地理解和應用。

排水圖紙符號概述

排水圖紙符號是排水工程設計過程中，用于表達管道、設備、節點等要素的一種圖形表示方法，符號的準確使用對于保證工程質量、提高施工效率具有重要意義。

最新排水圖紙符號大全

1、管道符號

(1) 直線管道：表示直線管道，包括不同管徑的管道。

(2) 彎曲管道：表示各種角度的彎曲管道，如90度彎頭、45度彎頭等。

(3) 分支管道：表示從主管道分出的支管。

(4) 合并管道：表示兩支或多支管道合并為一支主管道。

2、設備符號

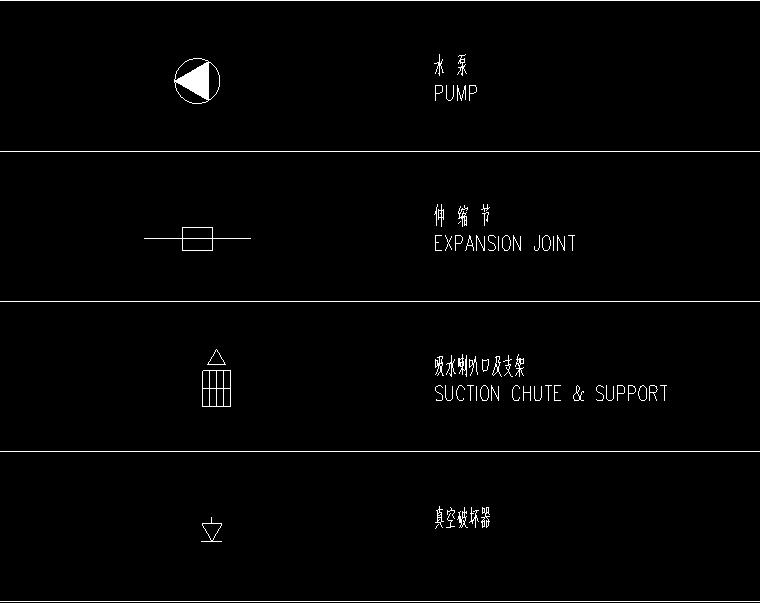

(1) 泵：表示各種類型的水泵，如離心泵、潛水泵等。

(2) 閥門：表示各種閥門的類型及位置，如閘閥、球閥等。

(3) 檢查井：表示用于檢查管道狀況的檢查井。

(4) 雨水口：表示收集雨水的設備。

3、節點符號

(1) 節點編號：用于標識不同的節點位置。

(2) 節點的類型：如交匯點、分流點等。

4、其他符號

(1) 標高符號：表示管道或設備的標高。

(2) 流向箭頭：表示流體的流向。

(3) 尺寸標注：表示管道、設備的尺寸。

符號的應用與解讀

1、管道符號的應用：根據實際需要，在圖紙上繪制相應類型的管道符號，并標注相應的尺寸、標高。

2、設備符號的應用：在圖紙上標注設備的類型、位置及參數，以便施工人員了解設備情況。

3、節點符號的應用：在圖紙上標識節點位置及類型，便于后續施工及維護工作。

4、解讀圖紙時，需結合符號與文字說明，全面理解圖紙內容，要注意符號的位置、大小、方向等細節，以確保正確理解設計意圖。

注意事項

1、符號的規范使用：嚴格按照相關規范使用符號，確保圖紙的準確性與合法性。

2、符號的識別與區分：某些符號在形狀上可能存在相似之處，需注意區分，以免誤解。

3、符號的更新與學習：隨著技術的發展，排水圖紙符號可能會不斷更新，工程師、施工人員需關注最新標準，不斷學習新知識。

最新排水圖紙符號大全是排水工程設計與施工的重要工具，掌握排水圖紙符號的用途、使用方法及注意事項，對于提高工程質量、保障施工安全具有重要意義，希望本文能為大家提供有益的參考，推動排水工程行業的持續發展。
